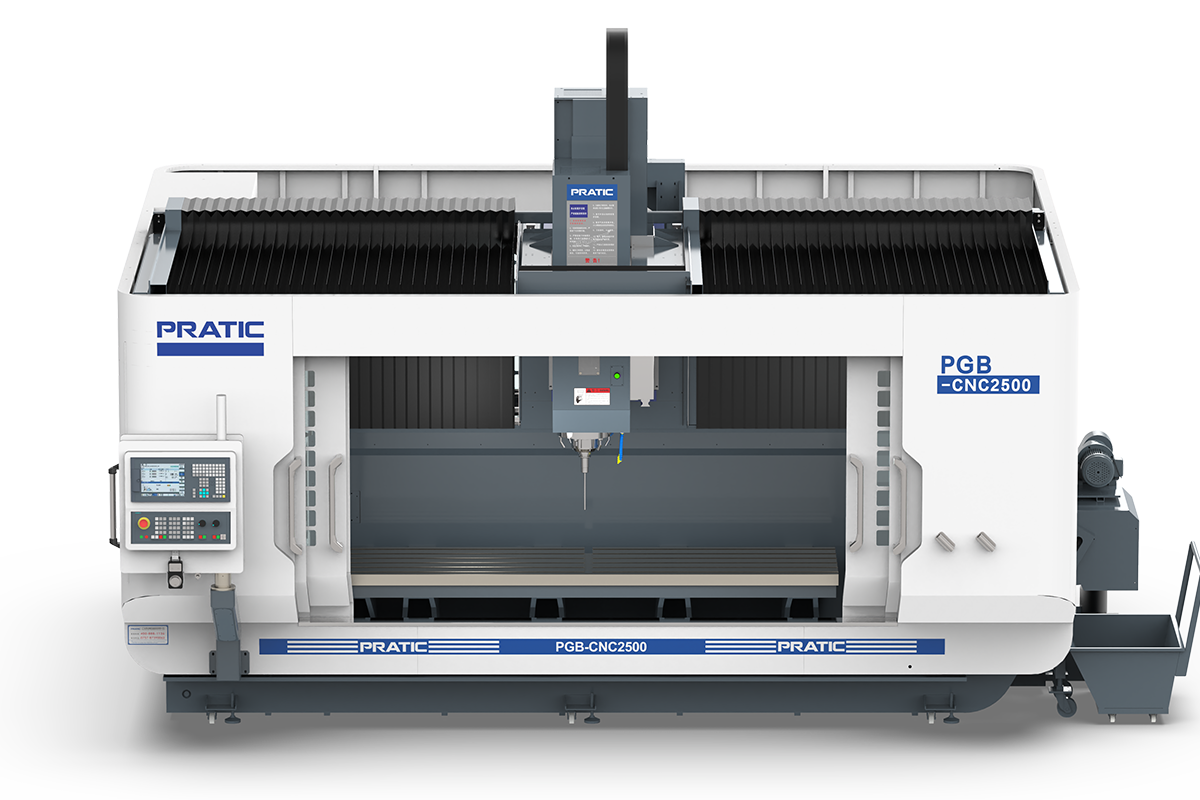

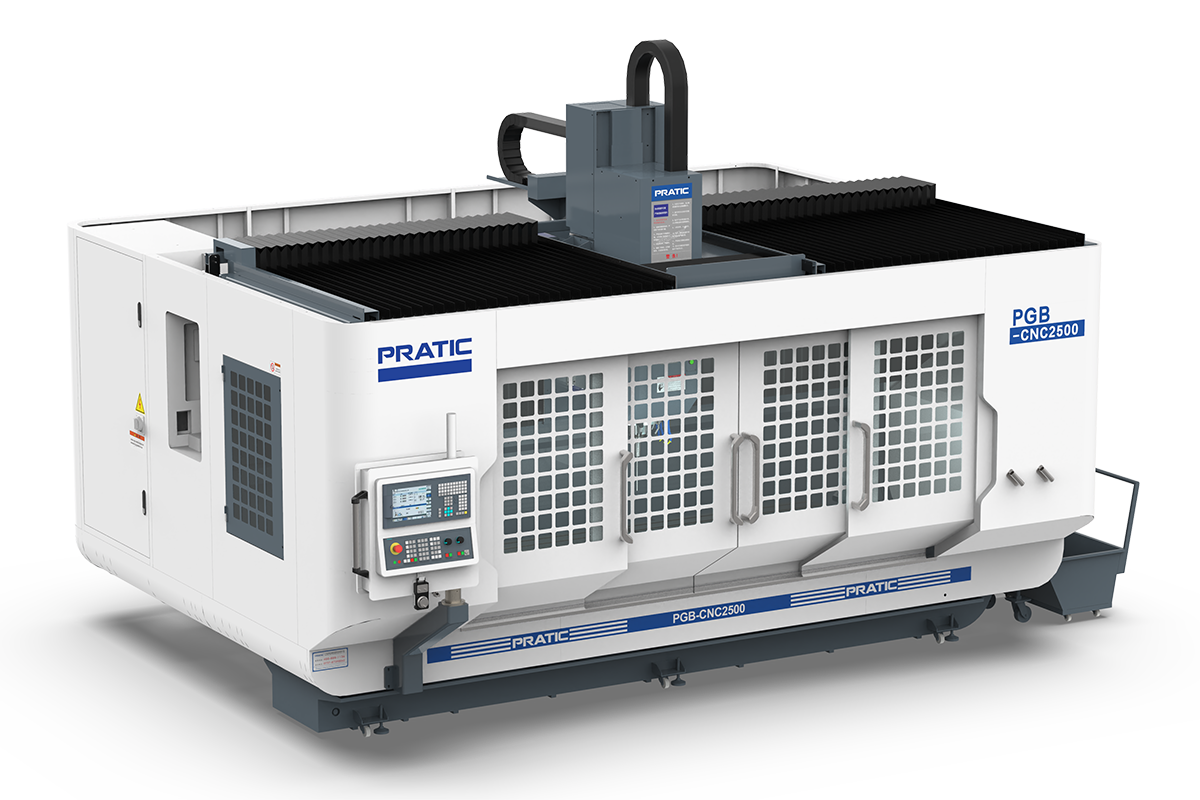

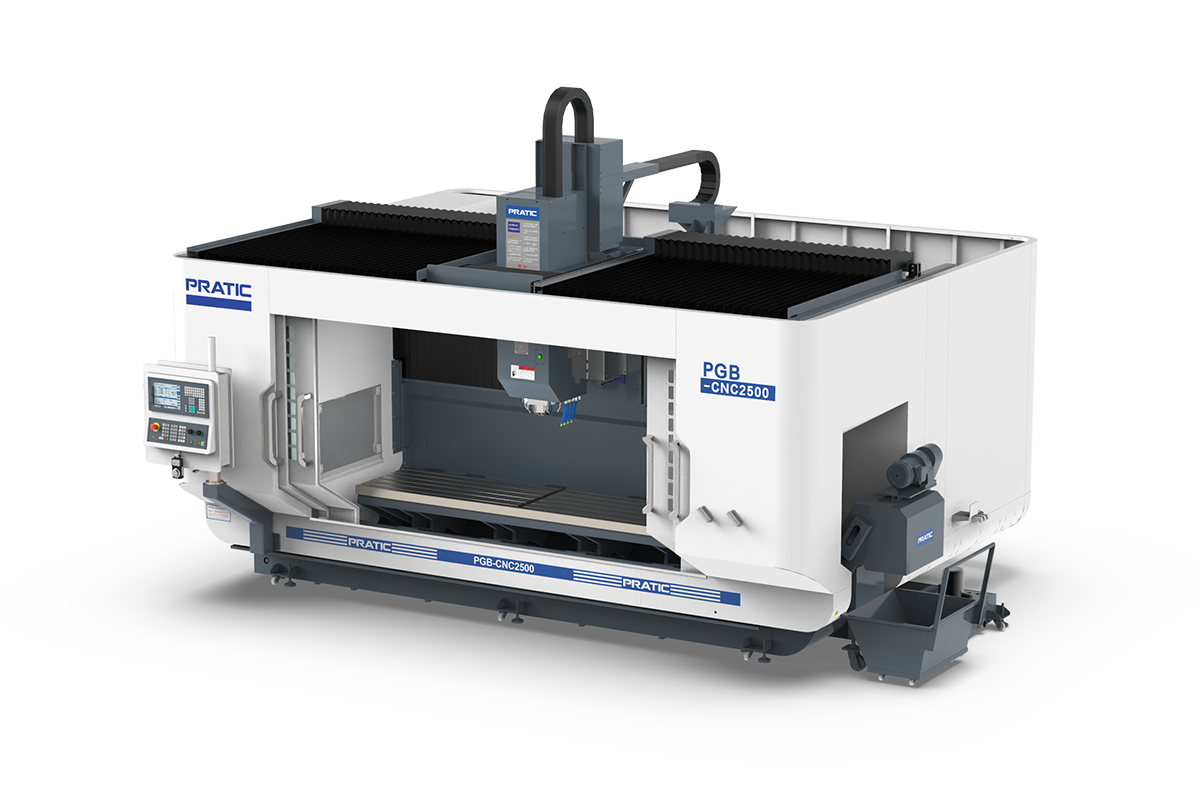

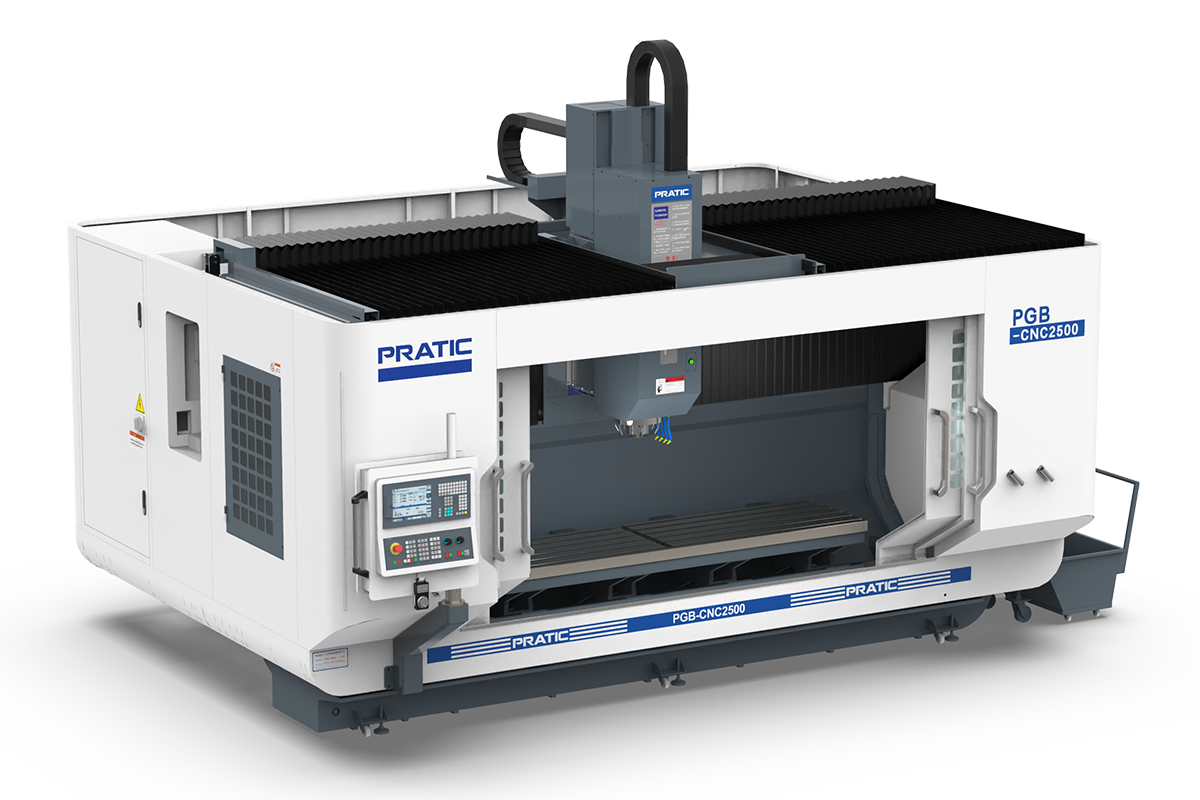

全封閉型材加工中心PGB2500

產品視頻解讀

1.該機器是一臺集鉆孔、攻牙、銑削為一體的CNC復合鋁型材加工中心；2.采用三軸絲桿傳動，滿足高精度加工需求，三軸快移速度48/36/36m/min;2.使用國際專用CNC數控系統與高速電主軸配置;3.固定式帶防護門圓盤刀庫，設備動態性能更優越，加速度更高;4.高床身結合全封閉式防護結構，有效隔絕水屑飛濺到導軌、絲桿等重要零件上，提高設備壽命及可靠性;5.廣泛應用于:航空航天、等鋁件、鋼件材料的加工，對工廠環保要求高的行業。

18962626879
13862054226

在線咨詢

產品特點：

1.該機器是一臺集鉆孔、攻牙、銑削為一體的CNC復合鋁型材加工中心；

2.采用三軸絲桿傳動，滿足高精度加工需求，三軸快移速度48/36/36m/min;

3.使用國際專用CNC數控系統與高速電主軸配置;

4.固定式帶防護門圓盤刀庫，設備動態性能更優越，加速度更高;

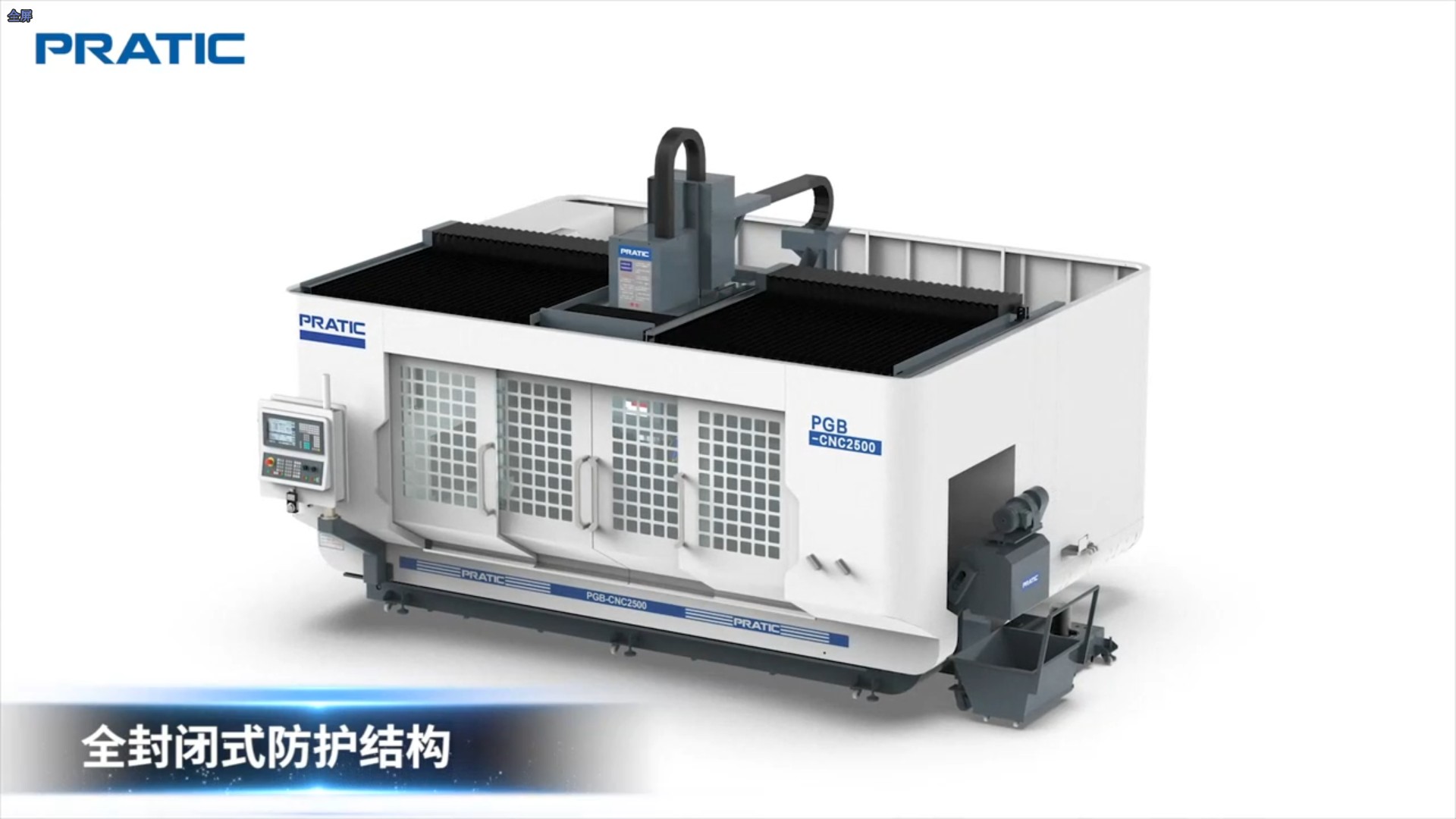

5.高床身結合全封閉式防護結構，有效隔絕水屑飛濺到導軌、絲桿等重要零件上，提高設備壽命及可靠性;

6.廣泛應用于:航空航天、等鋁件、鋼件材料的加工，對工廠環保要求高的行業。

產品參數：

行程	參數
參數表 - PGB
X 軸	2500mm
Y 軸	600mm
Z 軸	500mm
主軸
主軸轉速	18000rpm	20000rpm
主軸錐孔	BT40
刀庫
刀庫形式	圓盤式
刀庫容量	24pcs
換刀時間	2sec
移動速度
X軸移動	48m/min
Y軸移動	36m/min
Z軸移動	36m/min
X/Y/Z切削進給速度	15000mm/min
操作系統	FANUC	SIEMENS
主軸驅動馬達	16/18.5kw	20/24kw
X驅動馬達	3.0kw	5.2kw
Y驅動馬達	3.0kw	3.1kw
Z驅動馬達	3.0kw	3.1kw
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精確度
X軸定位精度	0.02（光柵0.01mm）
Y/Z軸定位精度	0.015mm
重復定位精度	0.01mm
機械規格
氣壓需求	6kg/cm2
/	/	/
高度	3100mm
占地面積	6200 x 4000mm
重量	12000kg
